D16 sveisefestebord
--3D stiv klemme, egnet for robotsveising, metallbearbeiding og prototyping.--
🚀 Viktige salgsargumenter på et øyeblikk
• Materiale og håndverk: HT300-støpejern med høy-styrke, utsatt for dobbel herding (glødning + aldring), noe som resulterer i null indre spenninger og en deformasjon på mindre enn 0,1 mm/m².
• Gittersystem: Standard D16 mm (ca. 5/8 tommer) blenderåpning, 50 x 50 mm matrisegitter.
• Maskineringspresisjon: 5-akset portalfresing med engangsklemming, som sikrer flathet og toleranse for hullavstand.
• Rask posisjonering: Ingen merking nødvendig; kombinert med D16-fester, kan posisjonering av arbeidsstykket fullføres innen 3 sekunder.
• Allsidighet: Ikke bare brukt til sveising, men også til festebaser, samlebånd og inspeksjon av store 3D-komponenter.
Hvorfor velge D16 sveisearmaturplattform?
I sveiseprosessen er termisk deformasjon og gjentatt merking to store smertepunkter som påvirker arbeidseffektiviteten og det ferdige produktets nøyaktighet. Tradisjonelle vinkeljern og trykkplater har ikke bare spredt klemkraft, men forårsaker også lett forskyvning av arbeidsstykket.
Vår D16 sveisearmaturplattform gir deg en modulær, høy-presisjon og repeterbar løsning. De tett fordelte D16-posisjoneringshullene med høy-presisjon på plattformoverflaten danner et tre-dimensjonalt klemsystem. Kombinert med vårt komplette utvalg av tilbehør som posisjoneringsstifter, hurtigklemmer og støttende vinkeljern, kan du bygge en eksklusiv "skreddersydd" armatur for ethvert komplekst arbeidsstykke innen få minutter.
BordSpesifikasjoner
Mer informasjon ta gjerne kontakt med vårsalgsingeniør:Eva(E-post:evasummer@lemarmetal.com)
| Parameter | Spesifikasjon |
|---|---|
| Modell | D16-serien (egendefinerte størrelser tilgjengelig på forespørsel) |
| Materiale | HT300 høy-støpejern |
| Overflatefinish | Jord/rustforebyggende olje/valgfritt: nikkelbelegg/sverting/nitrert |
| Hardhet | HV450-550 |
| Hulldiameter | Ø16,0 mm (H7) |
| Hullgitter | 50 x 50 mm |
| Flathet | 0,10 mm / m² (presisjonsgrad opptil 0,05 mm) |
| Parallellisme | 0,12 mm / m² |
| Lastekapasitet | 2.5 - 5 tonn (avhengig av tykkelse og dimensjoner) |
| Standard størrelser | 1000x600mm / 1200x800mm / 1500x1000mm (ikke-standard tilpasning støttes) |

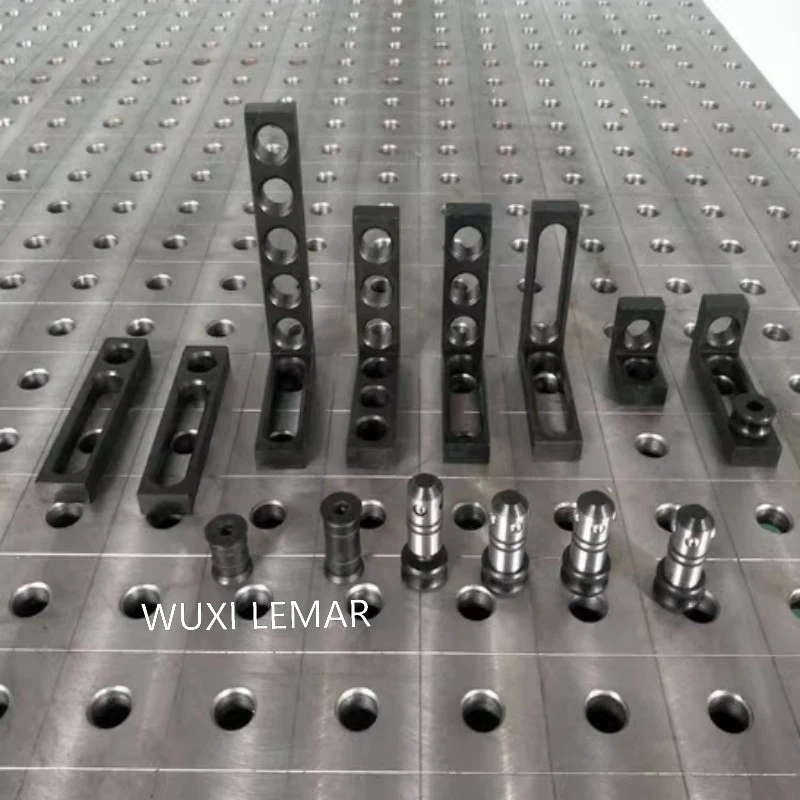

Kompatibelt tilbehør
For å bygge et komplett sveisefestesystem anbefaler vi å bruke følgende D16-serieklemmer sammen:
1. Rask skyv-låsepinne: Brukes for raskt å plassere referansekanten.
2. Skuldret lokaliseringsring: Brukes til å heve arbeidsstykker eller tjene som støttepakning.
3. U-formet kraftig-klemme: Settes direkte inn i hullet for å klemme arbeidsstykket uten bolter.
4. Vertikal vinkeljern og støttebase: Brukes til å konstruere vertikale eller skrånende klemflater.
5. Trinnblokk og justering av mellomlegg: Løs problemet med høydeforskjeller på arbeidsstykket.
(Vennlig påminnelse: Klikk på lenken nedenfor for å se komplett D16 klemmesett)
Produktfunksjoner
1. Base av støpejern av militær-kvalitet, som kombinerer stivhet og støtdemping
• Materiale: Høy-kvalitets HT250 grått støpejern er valgt. Sammenlignet med stålplatesveisede strukturer har støpejern bedre vibrasjonsdempende egenskaper, som effektivt kan absorbere sveisehamrende vibrasjoner og holde plattformen stabil.
• Varmebehandling: Alle plattformer gjennomgår en fullstendig prosessflyt av "grov bearbeiding → gløding → etterbehandling → aldringsbehandling" for å eliminere indre stress fullstendig, og sikre at plattformen beholder sin opprinnelige presisjon under lang-bruk og høy-hamring.
2. D16 presisjonshullsystem, 5-akset koblingsbearbeiding
• Hulldiameter: Ensartet D16mm (H7-toleranse), kompatibel med de fleste standard D16-armaturer på markedet.
• Gitteravstand: 50 x 50 mm senteravstand, kompatibel med klembehov fra ekstremt små presisjonsdeler til store konstruksjonsdeler.
• Prosessteknologi: Et stort 5-akset portalmaskinbearbeidingssenter brukes til å fullføre behandlingen av alle hull, spor og overflater i én klemme. Dette sikrer posisjonsnøyaktigheten til hvert hull (innenfor ±0,05 mm) og planheten til hele bordet.
3. Multi-funksjonell T-spor og forsterkende ribbedesign
• T-spor: T-spor er forhåndsinnstilt rundt og på baksiden av bordet, noe som gjør det enkelt å feste plattformen på arbeidsbenken, roterende akse eller AGV-vogn, og enkelt utvide til en automatisert arbeidsstasjon.
• Forsterkende ribber i rygggitteret: Baksiden har en mesh-kryss-forsterkende ribbedesign, som i stor grad forbedrer bøyestyrken til bordet, og vil ikke synke selv når den bærer flere tonn tunge gjenstander.
4. Ubegrenset utvidelse, modulær kombinasjon
• Du kan skjøte flere D16-plattformer side ved side for å danne et stort arbeidsområde, spesielt egnet for sveising og montering av store rammekonstruksjoner eller rørledninger.
Relatert sertifisering
Produkter Emballasje
VÅRT SVEISEBORD Emballasje og frakt
◆Trehus oppfyller eksportstandarder
◆Sjøfrakt foretrekkes for tunge bord
◆FOB / CIF / CFR vilkår tilgjengelig
Hvorfor velge oss?
Vi står alltid til tjeneste når du trenger det
🏆
• Kildefabrikk: 17 års erfaring innen støping og mekanisk bearbeiding, ingen mellommann prisforskjeller.
• Presisjonsgaranti: Hver plattform må gjennomgå koordinert målemaskininspeksjon før den forlater fabrikken.
• Tilpasningsmulighet: Enten du trenger en spesiell tykkelse, spesiell hullavstand, eller trenger å legge til forsenkninger eller gjengede hull på toppen, kan vi oppfylle dine krav.
aktive medlemmer
års erfaring
hendelser og utfordringer
ekspert instruktører
