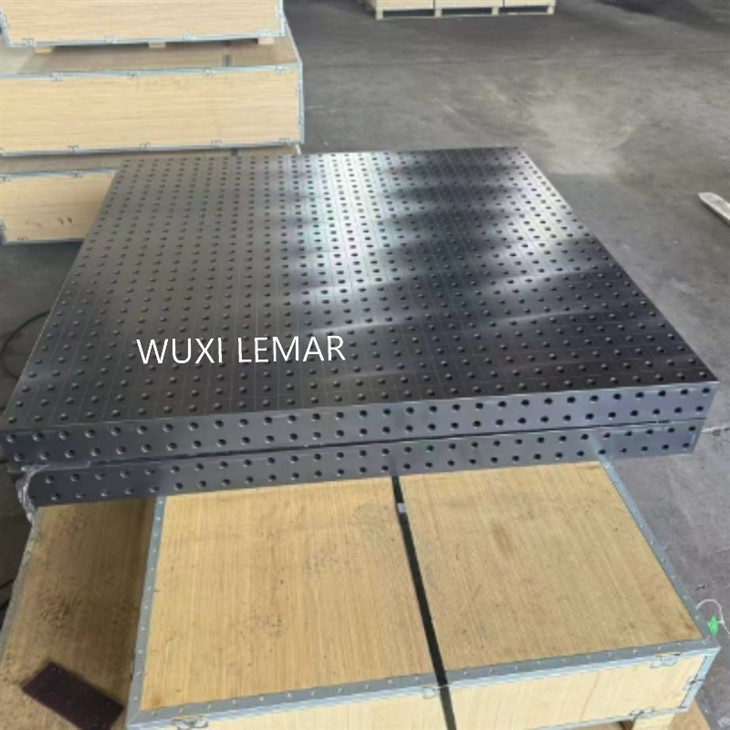

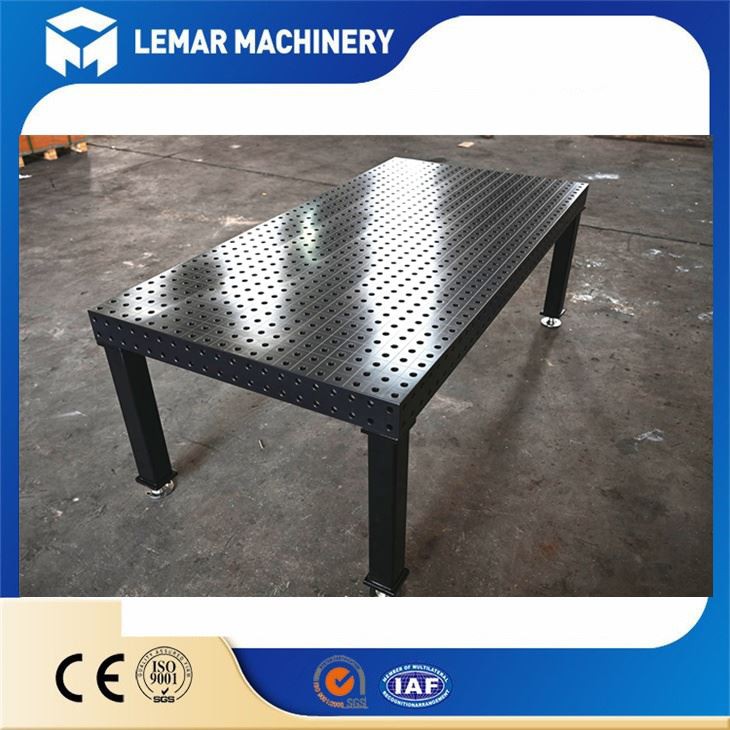

16 mm hull Array Design Modulært sveisebord
16 mm hull Array Design Modulært sveiseborder en modulær sveisebenk som har en presisjonsmatrisehullsgruppe med 16 mm blenderåpning som kjernedesignkarakteristikk. Bordplaten er dekket med 16 mm standardhull arrangert regelmessig med strenge intervaller (vanligvis 50 mm), og den er utstyrt med et komplett sett med dedikert tilbehør i 16 mm-serien (D16-system).
Kjernetolkning: Det representerer "presisjon" og "høy-tetthet"-grenen til modulære sveisebord. 16 mm-systemet ofrer en del av den ultimate last-bærekapasiteten i bytte for høyere posisjoneringsnøyaktighet, en tettere utforming av klemmepunkter og mer kompakt tilbehør.
Kontakt meg gjerne for mer informasjon↓↓↓
Produktparametere
Produktspesifikasjon
Kjernefunksjoner
--16 mm hull Array Design Modulært sveisebord
◆ Presisjonshullarraydesign:
◦ Hulldiameter: Standard hulldiameter er 16 mm (med ekstremt små toleranser).
◦ Hullavstand: Vanlig standard rutenettavstand er 50 mm x 50 mm. Høyere-modeller bruker en super-tett hullgruppe på 25 mm x 25 mm, noe som gir uovertruffen klemfleksibilitet.
◦ Høy-presisjonsbearbeiding: Posisjonstoleransen til hullene (som vanligvis kreves for å være mindre enn eller lik 0,1 mm over hele bordflaten) og konsistensen til hulldiametrene er ekstremt høye, som er hjørnesteinen i presisjonen til hele systemet.
◆ Høy-stivhet, tett bordplate:
◦ På grunn av den lille hulldiameteren er andelen solid metall høyere for samme bordplatestørrelse, noe som resulterer i utmerket lokal stivhet og flathetsbevaring av bordplaten, som er spesielt egnet for å støtte presisjonsarbeidsstykker.
◆ Presisjonstilbehørssystem:
◦ Alle støttearmaturer, posisjoneringsblokker og støttesøyler er utformet basert på 16 mm-grensesnittet (vanligvis med M10 eller M12 festebolter).
◦ Tilbehøret kjennetegnes ved å være "litent, presist og kompakt". For eksempel kan mikrohurtigklemmer, finjusterende-lokaliseringspinner, smal-kantvinkelenheter osv. betjenes og arrangeres på svært små områder.
◆ Høy posisjoneringsnøyaktighet:
◦ Den lille hulldiameteren betyr en mindre passform mellom bolten og hullveggen, noe som gir bedre startplassering.
◦ Trinnstifter, koniske pinner eller kulehodeposisjoneringssystemer er mye brukt, som kan settes direkte inn i hullene for å oppnå presis gap-fri posisjonering (mens 28 mm-systemet er mer avhengig av sidejekk for å eliminere hull), med teoretisk høyere posisjoneringsnøyaktighet (opp til ±0,05 mm).
Produktapplikasjon
Hovedapplikasjonsscenarier
16 mm hull Array Design Modulært sveiseborder et ideelt valg for følgende felt:
• Sveising av små og mellomstore-strukturelle presisjonsdeler:
◦ Industrielle robotarmer, ledd og baser.
◦ Rammer og rammer for presisjonsautomatisert utstyr (som plasseringsmaskiner, testmaskiner).
◦ Braketter for-high-end optiske instrumenter og medisinsk utstyr.
• Multi-variasjon, liten-batch presisjonsproduksjon:
◦ Produktene gjentar seg raskt, og krever verktøy for raskt å tilpasse seg nye design.
◦ Arbeidsstykker er komplekse og krever tette klempunkter.
• FoU og prototypeproduksjon:
◦ Brukes i FoU-sentre for å raskt og nøyaktig verifisere produktmonteringsprosesser og sveisedeformasjonskontroll.
• Som måle- og monteringsplattform:
◦ Dens høye-presisjonsplaner og hullmatriser gjør den til en ideell målereferanseplattform, som kan brukes til presis forhånds-formontering og inspeksjon av komponenter.
Kundeanmeldelse
Produktsertifisering
FAQ
FAQ
01.Hva er ledetiden for bestillinger?
02. Hvilke dokumenter leverer du for eksport?
03. Hvordan legger jeg inn en bestilling?
04.Hvilke betalingsmåter støttes?
16 mm hull Array Design Modulært sveiseborder et profesjonelt verktøy bygget for presisjon og fleksibilitet.
• Det er ikke en «mindre versjon» av 28mm-bordet, men en «optimalisert versjon» av en presisjonsplattform. Dens designfilosofi er: Innenfor rekkevidden av tilstrekkelig styrke, forfølge ekstrem presisjon og klemtetthet.
• Utvalgsråd: Når kjernekravet ditt er "presisjon fremfor styrke", bør du prioritere 16mm-systemet. Hvis du hovedsakelig behandler aluminium/stålkomponenter som er under middels størrelse (som et enkelt stykke<200kg), have complex structures, and require strict tolerances, the 16mm system will be able to exert its maximum advantages, providing a fine control experience and precision performance far exceeding that of the 28mm system.
• Det er et av de ikoniske utstyret for å oppnå høy-kvalitet og fleksibel produksjon innen felt som moderne presisjonsproduksjon, robotikk og automatisering. For bedrifter som er forpliktet til å forbedre produktkvaliteten og produksjonssmidigheten, er investering i et 16 mm presisjonsmodulært sveisesystem et strategisk klokt valg.
