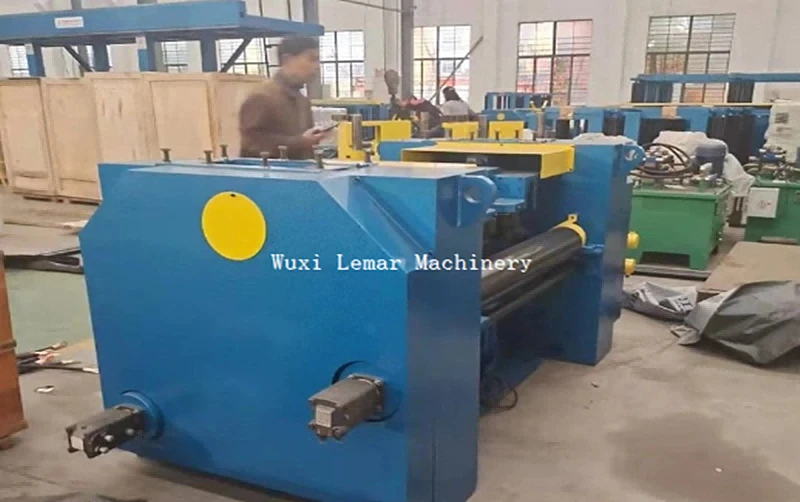

Monteringsmaskin for stålstruktur

Monteringsmaskin for stålstruktur

Monteringsmaskin for stålstruktur er utstyrt med hydrauliske systemer, frekvensomformere og andre enheter, som automatisk kan fullføre monteringen av "T" eller "H" -stål. Operasjonen er enkel og graden av automatisering er høy.

1- hovedmaskin;

2- aktiv rulletabell (4 seksjoner);

3-1 aktive vognbokser;

4- passiv rulletabell (2 seksjoner);

5-1 drevne trallebokser;

6- anti-falling enhet;

7 - hydraulisk system;

8 - elektrisk system.

• Gjeldende arbeidsstykke Netthøyde: 300-3000 mm (når netthøyden er mindre enn 260 mm, trenger du bare å fjerne de to midtre nettklemmehjulene)

• Gjeldende arbeidsstykke webtykkelse: 6-80 mm

• Gjeldende arbeidsstykke vingeplatebredde: 200-1000 mm (nettet kan settes sammen med H-formet stål utenfor sentrum; det vil si dimensjonene til de to sidene av flensplaten er forskjellige, og bredden på hver side kan plasseres innenfor området 75mm -500 mm.)

• Gjeldende arbeidsstykke vingplatetykkelse: 6-80 mm (når tykkelsen overstiger 60 mm, kan de fremre og bakre nettene klemmes og vinkeljernet kan dreies)

• Gjeldende arbeidsstykkelengde: 4000-15000 mm

• Enkelt arbeidsstykke vekt: mindre enn eller lik 20 tonn

• Spot sveisehastighet (3Hz): 360mm/min

• Tomgangshastighet (30Hz): 3600mm/min

• Arbeidsstykkets raske transporthastighet (50Hz): 6000mm/min

• Inngangsrullebord: 2600mm × 3 (to seksjoner er aktive rulletabeller, hvorav den ene er drevet av verten gjennom en kjede)

• Utgangsrullebord: 2600mm × 3 (to seksjoner er aktive rulletabeller, hvorav den ene er drevet av verten gjennom en kjede)

• Elektrisk montering: AC-omformer og innebygd PLC-programmerbar kontroller av omformeren

• Total installert kapasitet: Hovedmotorens strøm: 13.2kw

• Strømforsyning: 3- Fase AC380V 50Hz
